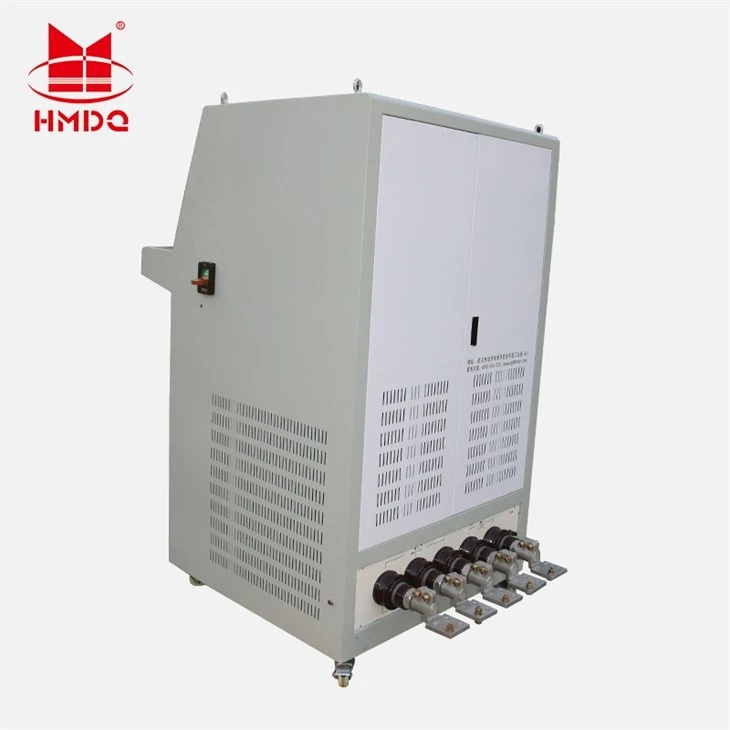

SISTEMA TAT-TEST RESONANTI HV AC

L-HMCXZ-13200kVA/100kV hija sistema ta' test ta' reżonanza ta' serje ta' frekwenza varjabbli ta' frekwenza għolja użata primarjament għall-ittestjar tal-vultaġġ AC ta 'tagħmir elettriku ta' vultaġġ għoli bħal kejbils tal-enerġija 110kV u 220kV, transformers tal-enerġija, transformers ta 'ċirkwit, transformers ta' vultaġġ għoli GIS, vultaġġ għoli.

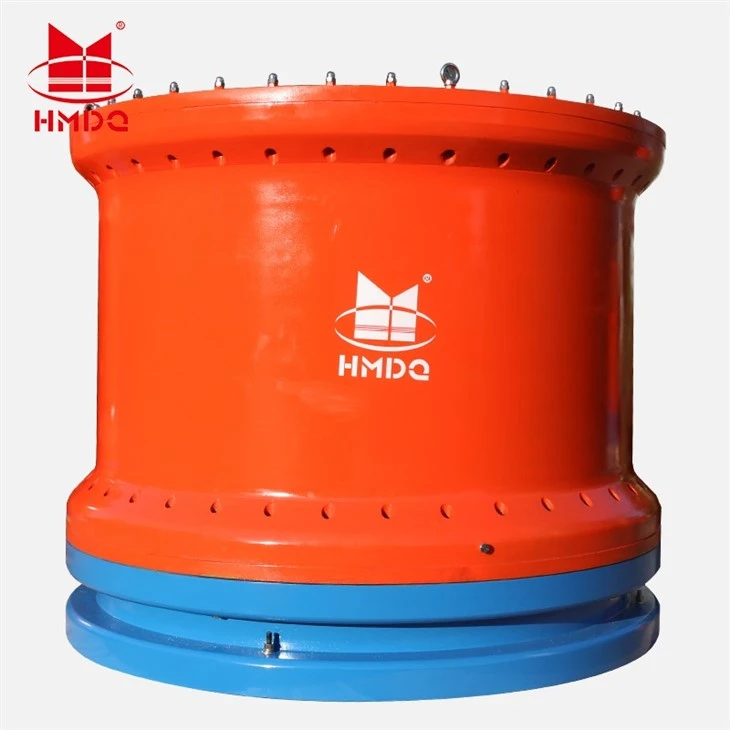

• Bl-użu tal-prinċipju tar-reżonanza tas-serje LC, is-sistema tiddependi fuq ir-reżonanza bejn l-inductance tar-reattur ta 'vultaġġ għoli - u l-kapaċità tal-kampjun tat-test biex tiġġenera l-vultaġġ għoli u l-kurrent għoli meħtieġa għall-ittestjar fi ħdan iċ-ċirkwit.
• Il-provvista tal-enerġija tat-test tikkumpensa biss għal telf ta 'enerġija attiva fiċ-ċirkwit; il-provvista tal-enerġija meħtieġa hija biss 1/Q tal-kapaċità tat-test, li tnaqqas b'mod sinifikanti t-tagħbija tal-enerġija-post.
• Iċ-ċirkwit reżonanti jippossjedi kapaċitajiet inerenti ta' filtrazzjoni, li jipproduċi mewġa sine ta'-kwalità għolja biex jipprevjeni t-tqassim aċċidentali tal-kampjun tat-test ikkawżat minn armoniċi.
• Meta l-kampjun tat-test jesperjenza tkissir tal-insulazzjoni jew flashover, iċ-ċirkwit jitneħħa immedjatament, u jikkawża li l-kurrent taċ-ċirkwit jinżel f'daqqa għal 1/Q tal-valur normali, u b'hekk jipprevjeni kurrenti ta' ċirkwit qasir -kbar milli jagħmlu ħsara lill-punt tal-ħsara. Fl-istess ħin, il-vultaġġ għoli jisparixxi malajr, jelimina vultaġġ żejjed ta 'rkupru u jipproteġi b'mod komprensiv is-sigurtà tal-kampjun tat-test, it-tagħmir u l-persunal.
