Demistifikazzjoni KbirTesters tar-Reżistenza tal-Grid tal-Art: Prinċipji u Tekniki tal-Kejl
Introduzzjoni

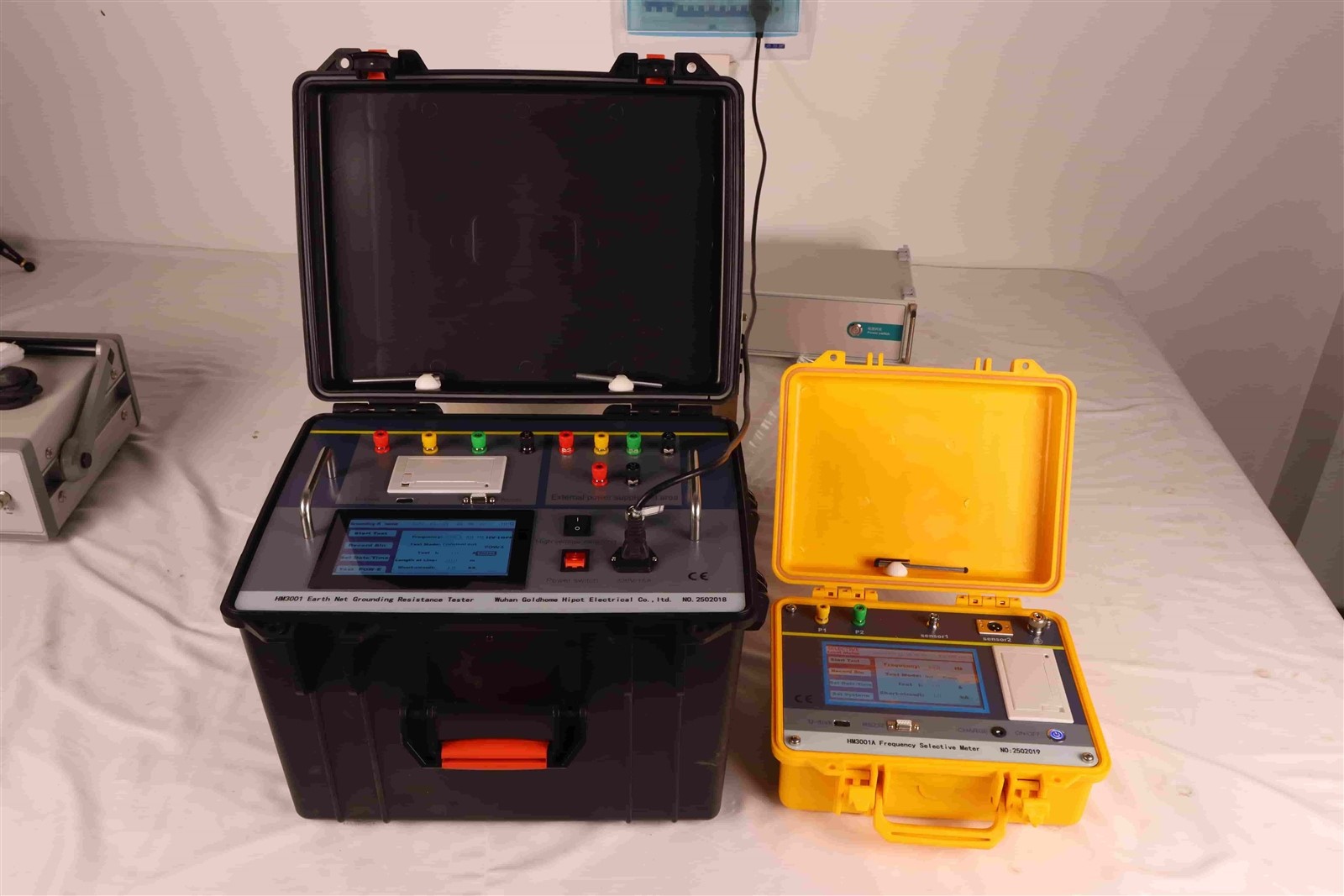

Netwerk ta' ert affidabbli huwa kritiku għas-sikurezza ta' kwalunkwe installazzjoni elettrika ta'-skala kbira, bħal substations u impjanti tal-enerġija. Jiżgura li l-kurrenti tal-ħsara jinxterdu b'mod sikur fl-art, u jipproteġu t-tagħmir u l-persunal. It-testers tar-reżistenza tal-art fuq skala kbira- huma apparati speċjalizzati ddisinjati biex jivvalutaw b'mod preċiż l-effettività ta' dawn is-sistemi kumplessi tal-ert. Dan l-artikolu jidħol fil-prinċipji operattivi u tekniki avvanzati li jippermettu lil dawn l-apparati tal-kejl iwettqu kejl preċiż f'ambjenti elettromanjetiċi kumplessi.
L-isfida kritika: kejl milliohms b'mod preċiż
Dawn it-testers primarjament ikejlu r-reżistenza tal-grilji tal-art, li tipikament hija fil-medda milliohm għal sistemi kbar. L-isfida ewlenija mhix biss il-kejl ta 'valur ta' reżistenza daqshekk baxx, iżda wkoll il-kejl tiegħu fil-preżenza ta 'kurrenti mitlufin sinifikanti u interferenza elettromanjetika(EMI)li jseħħu fis-siti operattivi. Metodi ta 'kejl konvenzjonali ħafna drabi jipproduċu riżultati instabbli jew mhux preċiżi taħt dawn il-kundizzjonijiet.
Teknoloġija bażika: għażla tal-frekwenza għall-protezzjoni tal-interferenza
Testers moderni tar-reżistenza tad-dinja ta' qawwa għolja-jegħlbu dawn l-ostakli b'teknoloġija avvanzata ta' konverżjoni tal-frekwenza. Minflok il-frekwenza tal-mejn standard(50/60 Hz), dawn l-istrumenti jiġġeneraw kurrent tat-test bi frekwenza magħżula speċifika.
- Kif taħdem?Il-kurrent tat-test fil-frekwenza magħżula jiġi mdaħħal fin-netwerk tad-dinja. L-istrument tal-kejl imbagħad ikejjel b'mod preċiż ir-rispons tal-waqgħa tal-vultaġġ bl-istess frekwenza speċifika.
- Vantaġġ ewlieni:din it-teknika taġixxi bħala filtru selettiv ħafna, li tinjora b'mod effettiv l-interferenza kkawżata mill-frekwenza tal-mejn u l-armoniċi tagħha. Dan itejjeb bil-kbir il-proporzjon tas-sinjal-għall--l-istorbju, u jipprovdi valuri ta' reżistenza tad-dinja stabbli, ripetibbli u estremament preċiżi.
Karatteristiċi ewlenin attivati minn dan il-prinċipju
Dan l-approċċ teknoloġiku fundamentali jippermetti diversi karatteristiċi ewlenin fit-testers moderni:
- Kapaċità għolja ta' kontra-interferenza:Huwa essenzjali biex tinkiseb dejta affidabbli mingħajr ma jkun hemm għalfejn tingħalaq is-sistema kollha, u b'hekk jiġi minimizzat it-tfixkil operattiv.
- Preċiżjoni għolja tal-kejl: algoritmi avvanzati għall-ipproċessar tas-sinjali jiżguraw preċiżjoni anke f'livelli ta' reżistenza baxxi ħafna, li hija kruċjali għall-valutazzjonijiet tas-sikurezza.
- Għażla tal-frekwenza awtomatika:Hemm ħafna testers avvanzati kapaċi jiskennjaw u jillokkjaw awtomatikament fuq il-frekwenza bl-inqas interferenza ambjentali, jissimplifikaw l-operat u jottimizzaw ir-riżultati.
- Ir-reżistenza tal-ħamrijakejl: spiss integrat bħala funzjoni addizzjonali, li tgħin lill-inġiniera jifhmu l-karatteristiċi tal-ħamrija li jaffettwaw id-disinn tan-netwerk tal-art.
Applikazzjoni Prattika
L-użu ta 'dan l-apparat ta' ttestjar huwa essenzjali waqt il-kummissjonar ta 'installazzjonijiet elettriċi ġodda u għall-manutenzjoni perjodika ta' installazzjonijiet eżistenti. Dejta preċiża tar-reżistenza tiżgura li s-sistema ta 'l-ert tissodisfa r-rekwiżiti stretti stabbiliti fl-istandards tas-sigurtà internazzjonali u nazzjonali. Il-verifika ta' netwerks ta' ertjar ta'-reżistenza baxxa hija element mhux-negozjabbli ta' ġestjoni tar-riskju għal proġetti ta' infrastruttura, inklużi dawk f'oqsma involuti f'inizjattivi ta' kooperazzjoni internazzjonali ewlenin u fl-Amerika Latina kollha.
Il-fehim tal-prinċipji avvanzati li jirregolaw miters kbar tar-reżistenza tad-dinja jenfasizza l-ħtieġa tagħhom fl-industrija tal-enerġija elettrika. L-adozzjoni tat-teknoloġija tal-konverżjoni tal-frekwenza tirrappreżenta pass sinifikanti 'l quddiem, peress li tippermetti lill-inġiniera jivvalutaw b'mod kunfidenti l-integrità tas-sistemi tal-ert li huma kritiċi għas-sikurezza.
