Introduzzjoni tal-Prodott

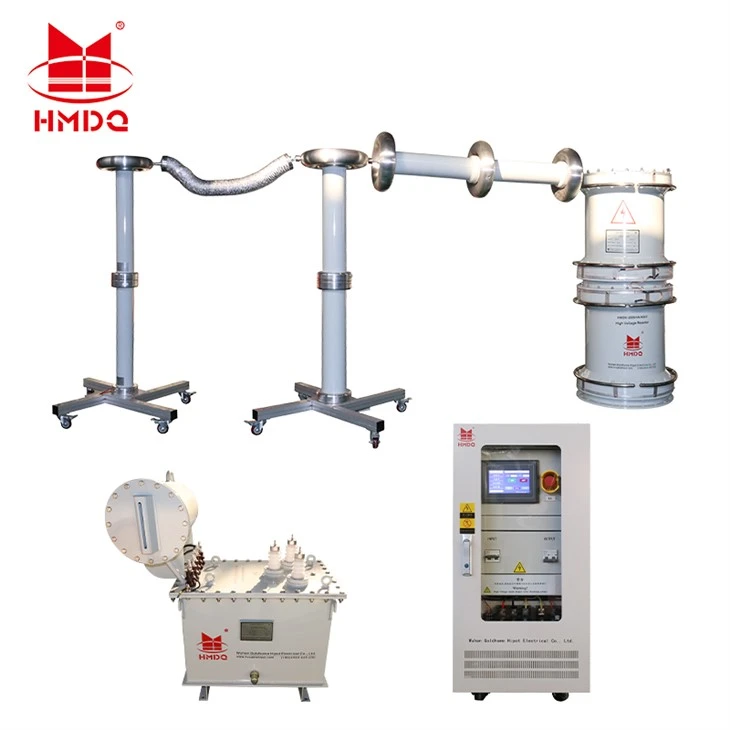

Il-HMCXZW-400kVA/80kV Kwittanza Parzjali-Frekwenza Ħielsa-Sistema Modulata tat-Test tar-Reżonanza tas-Serje, imqabbla mal-HM-15 Skarigu Parzjali-Varjabbli Ħieles-Provvista tal-Enerġija tal-Kontroll tal-Frekwenza, hija mfassla għas-suq Kanadiż. Jippermetti ttestjar simultanju tal-vultaġġ ta 'reżistenza AC u ttestjar ta' skarigu parzjali, li jagħmilha adattata għall-aċċettazzjoni u l-ittestjar preventiv ta 'tagħmir elettriku bħal kejbils tal-enerġija ta' vultaġġ medju u baxx, transformers, transformers ta 'kurrent u vultaġġ, swiċċijiet u iżolaturi.
Karatteristiċi tal-prodotti

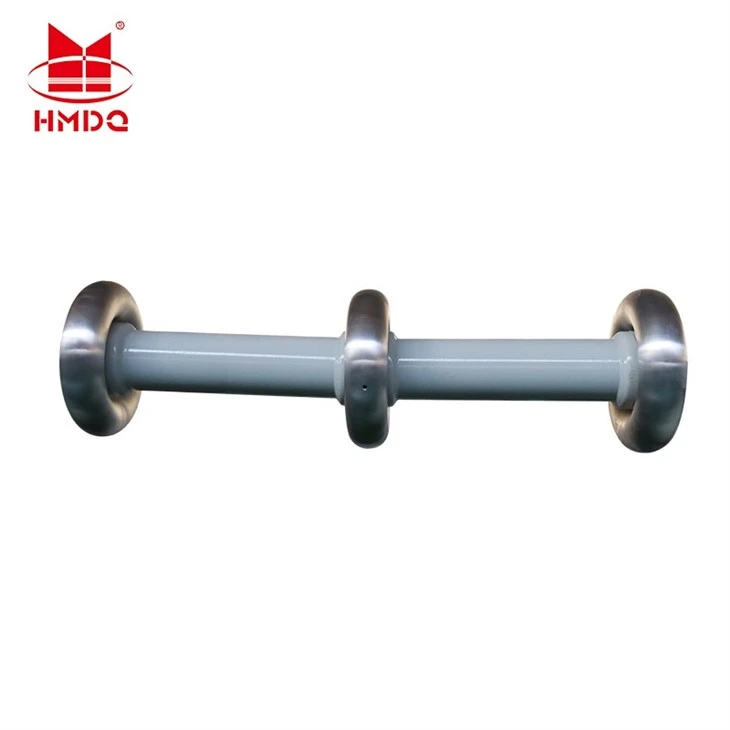

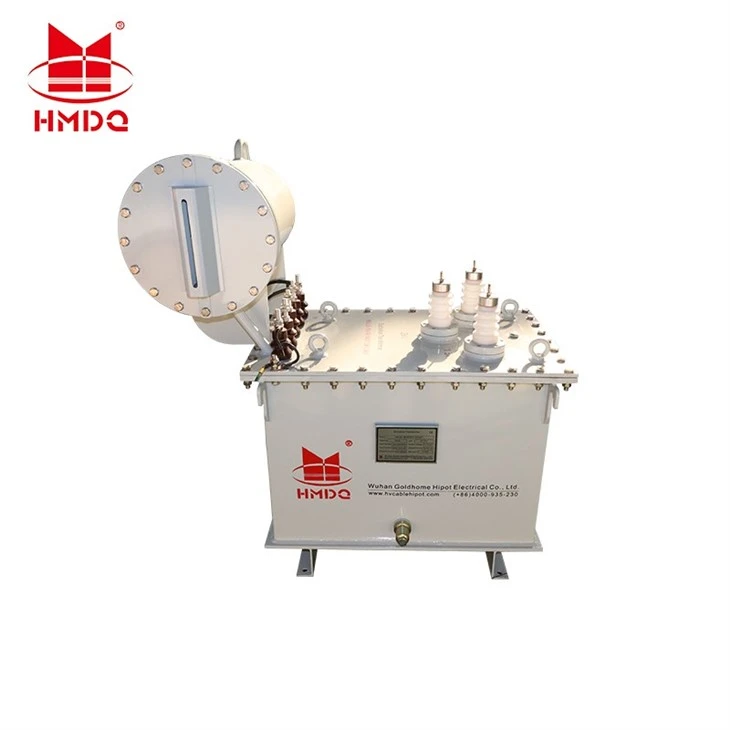

- Tassew Kwittanza Parzjali-Ħieles: Is-sistema kollha (konvertitur tal-frekwenza, transformer ta 'eċitazzjoni, reattur, diviżur tal-vultaġġ, u kapaċitatur ta' kumpens) għandha livell ta 'skarigu parzjali ta' Inqas minn jew ugwali għal 10 pC, li jippermetti kejl simultanju ta 'vultaġġ ta' reżistenza AC u skarigu parzjali.
- Output Pure Sine Wave: Bl-użu tat-teknoloġija ta 'amplifikazzjoni lineari, ir-rata ta' distorsjoni tal-forma tal-mewġ hija Inqas minn jew ugwali għal 1%, u tiżgura l-ebda stress armoniku addizzjonali fuq il-kampjun tat-test.
- Fattur Q-għoli: Minħabba l-forma tal-mewġ tal-ħruġ pur, il-fattur Q- taċ-ċirkwit jiżdied b'aktar minn 25% meta mqabbel ma 'apparat konvenzjonali, li jirriżulta f'effiċjenza akbar tal-enerġija.

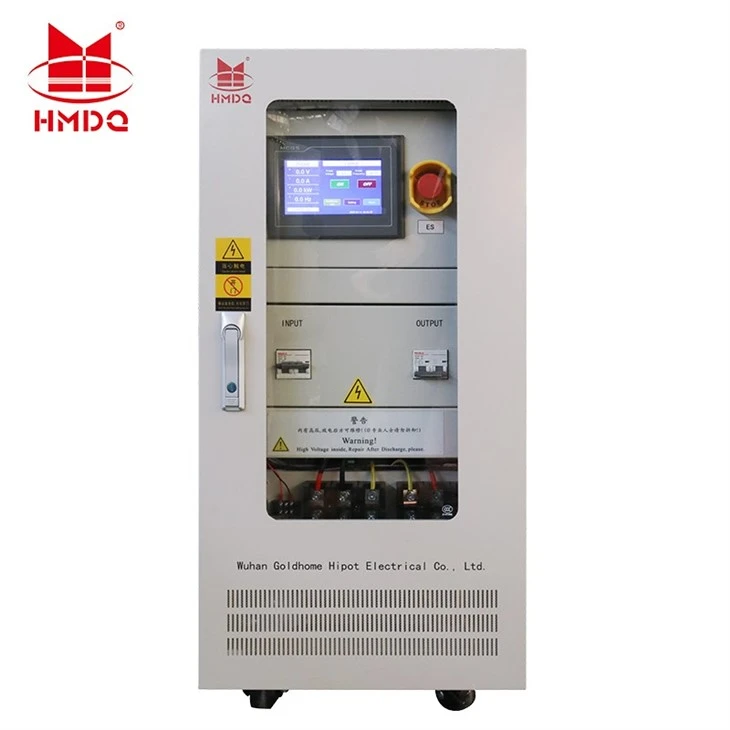

- Kontroll intelliġenti: Skrin kbir juri l-vultaġġ tal-ħruġ, il-kurrent, il-frekwenza, il-forma tal-mewġ, it-temperatura u l-ħin; il-parametri tat-test huma konfigurabbli; karatteristiċi stabbilizzazzjoni awtomatika tal-vultaġġ u traċċar awtomatiku tal-punt ta 'reżonanza.
- Protezzjoni Komprensiva: Protezzjoni kontra kurrent żejjed, vultaġġ żejjed, flashover, telf ta 'enerġija, detuning, u startup ta' punt żero-tiżgura s-sigurtà kemm tat-tagħmir kif ukoll tal-kampjuni tat-test.
- Adattabilità Għolja: Input ta '-fażi waħda 240V/60Hz, adattat għal reġjuni bħall-Amerika ta' Fuq; komponenti ħfief (piż massimu għal kull komponent mhux speċifikat, iżda l-unità hija ddisinjata għal assemblaġġ faċli fuq-post).
- Sengħa Superjuri: Komponenti ta' vultaġġ għoli-mgħaddsa fiż-żejt-m'humiex tnixxi-; l-akkomodazzjoni hija reżistenti għas-sadid- u l-korrużjoni-bi pjanċi tal-isem ċari; mgħammar b'għata kontra t-trab- u x-xita-u punti ta' rfigħ għat-trasport.
Speċifikazzjonijiet Tekniċi Ewlenin
- Kapaċità Rated tas-Sistema 400 kVA (mikseb permezz ta' serje jew kombinazzjoni parallela ta' reatturi)
- Qawwa tad-Dħul 240 V, single-phase, 60 Hz
- Ħruġ ta' Provvista ta' Enerġija ta' Frekwenza Varjabbli 0–350 V mewġa sine ta'-fażi waħda, aġġustabbli kontinwament
- Firxa tal-Frekwenzi tat-Test 20–300 Hz, riżoluzzjoni 0.01 Hz
- Distorsjoni tal-forma tal-mewġ tal-vultaġġ tal-ħruġ Inqas minn jew ugwali għal 1.0%
- Preċiżjoni/Stabbiltà tal-Vultaġġ Inqas minn jew ugwali għal 1.0%
- Awto-Kwittanza (Total tas-Sistema) Inqas minn jew ugwali għal 10 pC (imkejla fin-naħa sekondarja tat-transformer ta' eċċitazzjoni)
- Ħin Operattiv Kontinwu tat-Tagħbija Rated 90 minuta
- Żieda fit-temperatura 180 minuta ta 'tħaddim kontinwu b'qawwa nominali, żieda fit-temperatura fil-port tal-egżost<25 K
- Livell ta' Insulazzjoni 1.2U0/1 min
- Funzjonijiet ta' Protezzjoni Kurrent żejjed, vultaġġ żejjed, tqassim/flashover, telf ta' enerġija, detuning, startup ta' punt żero-, eċċ.
- Temperatura ambjentali -15 grad sa 45 grad (tħaddim), -20 grad sa 50 grad (ħażna)
- Umdità Inqas minn jew ugwali għal 95% (f'25 grad)
- Altitudni Inqas minn jew ugwali għal 2000 m
- Klassifikazzjoni tal-Protezzjoni Provvista ta 'enerġija tal-konvertitur tal-frekwenza: IP54; tagħmir ieħor: IP66
Stampi tal-Wiri tal-Prodott
